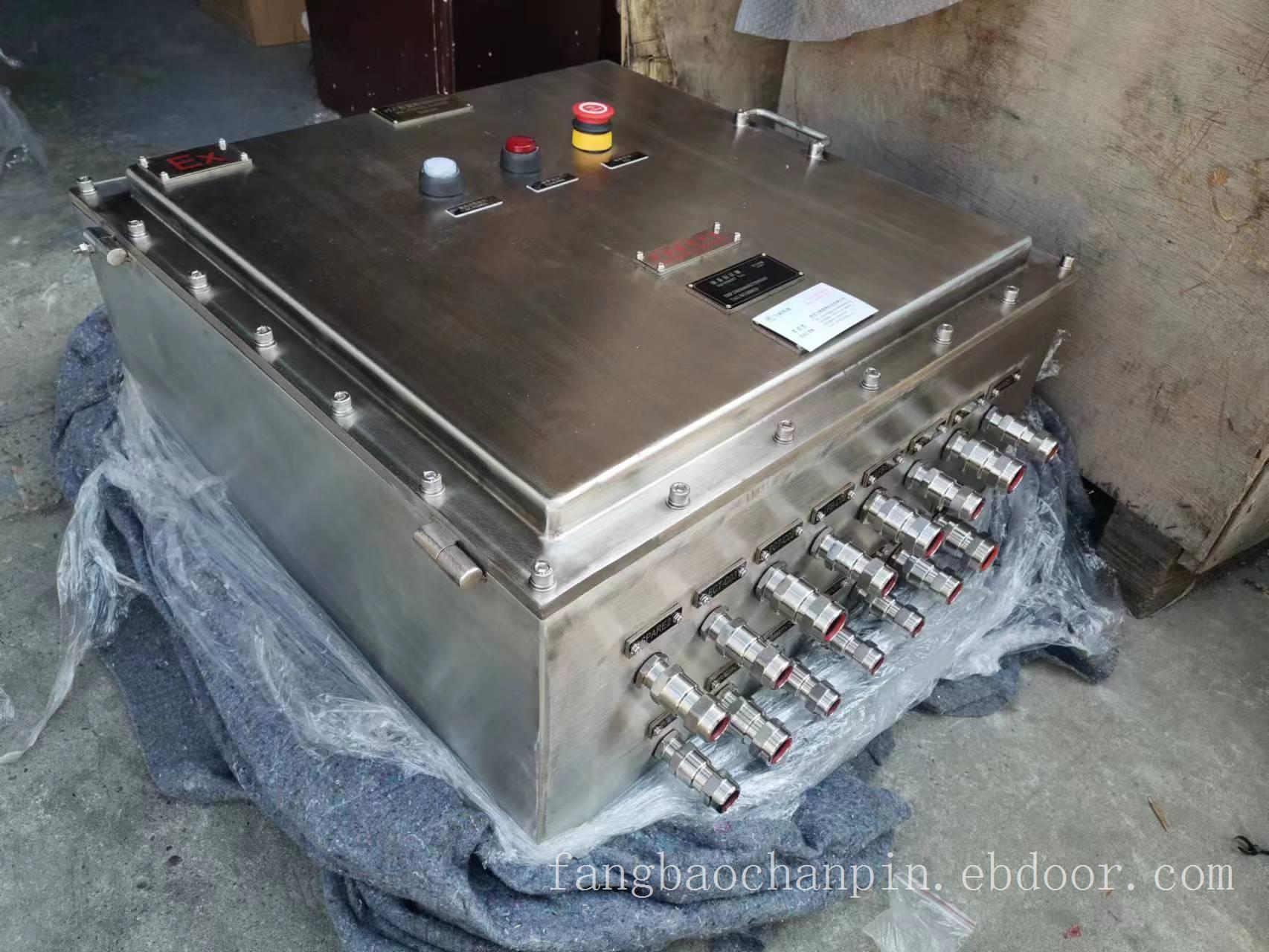

不锈钢防爆配电柜
防爆配电柜，适用于1区,2区爆炸性气体环境。
基本信息
中文名称
防爆配电柜
适用范围
1区,2区爆炸性气体环境
不锈钢防爆配电柜
三类
按其最高表面温度分为T1-T6六组
适用组别含义
0区一般只存在于密封的容器
目录
1适用范围:
2防爆配电柜
3适用组别含义
4三类
不锈钢防爆配电柜
适用范围:
1.1区,2区爆炸性气体环境.
2.适用于IIA、IIB、IIC级爆炸性气体环境;
3.20区,21区,22区可燃性粉尘环境.
4.适用于温度组别为T1-T6的环境.
防爆配电柜产品特点:1.本产品为复合型结构.
2.钢板焊接或铸铝合金外壳,结构紧凑,外形美观.
3.内装防爆元件引进德国生产技术,外形美观精致,经久耐用.
4.开关,按钮,仪表,指示灯等防爆元件组成多种功能,可由用户选择.
5.钢管或电缆布线.
6采用多样化设计，可选择柜式、壁挂式、琴台式等.
7.防爆配电柜符合gb3836-2000,iec60079,gb12476.1-2000,iec61241标准要求。
防爆标志:EXDE II BT6 Exde IIC T6
防护等级:IP54**IP55*IP65
防腐等级:WF1
额定电流:AC220/380V
引入引出方向:上进上出，下进下出(可按客户要求定制不受限制)
不锈钢防爆配电柜
防爆配电柜
适用组别含义
1.1爆炸性气体环境危险区域的划分
不同的国家和地区，按各自的标准划分爆炸危险区域。我国根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2区。(与IEC国际电工委员会一致)
0区:连续出现或长期出现爆炸性气体混合物的环境。
1区:在正常运行时可能出现爆炸性气体混合物的环境。
2区:在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。
折叠编辑本段适用组别含义
0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。
1.2防爆电器设备分为二类:
Ⅰ类煤矿井下用电气设备
Ⅱ类除矿井以外的场合使用的电气设备
1.3Ⅱ类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为ⅡA，ⅡB，ⅡC
不锈钢防爆配电柜
;并按其最高表面温度分为T1-T6六组。
1.4爆炸性气体混合物按引燃温度分组，见表1。
1.5爆炸性气体混合物，按其最大试验安全间隙(MESG)或最小点燃电流比(MICR)分级，见表2。
表1
组别
引燃温度t(℃)
T1
450
T2
300
T3
200
T4
135
T5
100
T6
85
表2
类别
最大试验安全间隙(MESG)(mm)
最小点燃电流比
ⅡA
≥0.9
>0.8
ⅡB
0.5
0.45≤MICR≤0.8
ⅡC
≤0.5
<0.45
性质:在规定试验条件下，气体、蒸气爆炸性混合物的最小点燃电流与甲烷爆炸性混合物的最小点燃电流之比。中国规定气体、蒸气危险物质按最小点燃电流比分为ⅡA级，ⅡB级和ⅡC级。最小点燃电流比≤1.0，>0.8的为ⅡA级;≤0.8，>0.45的为ⅡB级;≤0.45的为ⅡC级。例如，乙烷、乙烯、乙炔分别为ⅡA级，ⅡB级，ⅡC级危险物质。
,
